Termékek leírása
Előírások

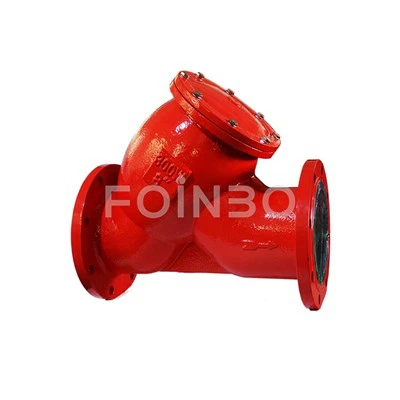

Alak: y - alakú test, egy ággal hálószűrővel.
Szűrőelem: egy perforált vagy háló szűrő, amely csapdába ejti a részecskéket.
Csatlakozási típusok: karimás, menetes vagy hegesztett.
Telepítés: Telepíthető vízszintes vagy függőleges csővezetékekbe (a szűrő elem lefelé mutatva).
A folyadék belép a szűrő testébe.
A háló vagy perforált képernyő felfüggeszti a szuszpendált szilárd anyagokat.
A tisztított folyadék kilép a csővezetéken.
A képernyőkamrában összegyűjtött hulladékot a lefolyó dugó vagy a burkolat kinyitásával lehet eltávolítani.
Termékek paraméterek
|
Modellszám |
Karima méret |
W.pressure |
Szeleptípus |
Szín |
|
GL41X-16Q-50 |
2" |
1,0/1,6mpa |
Y típus |
Piros/kék |
|
GL41X-16Q-65 |
2.5" |
1,0/1,6mpa |
Y típus |
Piros/kék |
|
GL41X-16Q-80 |
3" |
1,0/1,6mpa |
Y típus |
Piros/kék |
|
GL41X-16Q-100 |
4" |
1,0/1,6mpa |
Y típus |
Piros/kék |
|
GL41X-16Q-125 |
5" |
1,0/1,6mpa |
Y típus |
Piros/kék |
|
GL41X-16Q-150 |
6" |
1,0/1,6mpa |
Y típus |
Piros/kék |
|
GL41X-16Q-200 |
8" |
1,0/1,6mpa |
Y típus |
Piros/kék |
|
GL41X-16Q-250 |
10" |
1,0/1,6mpa |
Y típus |
Piros/kék |
|
GL41X-16Q-300 |
12" |
1,0/1,6mpa |
Y típus |
Piros/kék |
GYIK
K: Mi az y típusú szűrő fő funkciója?
Funkciója a szivattyúk, szelepek, mérők és más csővezeték -berendezések védelme azáltal, hogy megakadályozza a szilárd részecskék károsodását vagy eltömődését.
K: Milyen típusú képernyők állnak rendelkezésre az Y típusú szűrőkben?
A képernyők lehetnek:
Perforált (nagyobb részecskékhez)
Háló (finomabb szűréshez)
Egyéni tervek a szűrési követelmények alapján
K: Az y típusú szűrők bármilyen helyzetbe telepíthetők?
Igen, telepíthetők mind vízszintes, mind függőleges csővezetékekbe. A függőleges csővezetékeknél azonban az áramlási iránynak mindig lefelé kell lennie, hogy biztosítsák a megfelelő szűrés és a törmelék gyűjtését.
K: Hogyan tisztítják meg az Y típusú szűrőt?
A szűrőnek - fújása van a csatlakozásra vagy a fedélre. A takarítás elvégezhető:
A fújás kinyitása - Offel szelep (a hulladék kiürítéséhez)
A képernyőn történő eltávolítás és manuálisan történő tisztítása, amikor nehéz eltömés történik
K: Milyen hálót kell választanom az y típusú szűrőmhez?
A háló mérete az alkalmazástól és a szűrt részecskék méretétől függ. A tipikus tartományok a következők:
20–40 háló az általános szolgálathoz
60–100 háló a finomabb szűréshez
